소형 압력 트랜스미터를 설치하는 방법은 무엇입니까?

Jun 18, 2025

메시지를 남겨주세요

Nick Huang

Ziasiot의 프론트 엔드 개발자 인 Nick은 IoT 장치 용 사용자 친화적 인 인터페이스를 만드는 데 중점을 둡니다. 그의 작업은 Zias 센서 및 송신기가 현대 산업 시스템과 원활한 통합을 제공하도록 보장합니다.

안녕하세요! 소형 압력 트랜스미터 공급업체로서 저는 설치 방법을 여러분과 공유하게 되어 기쁩니다. 숙련된 전문가이든 현장 초보자이든 이 가이드는 프로세스를 단계별로 안내합니다.

소형 압력 트랜스미터를 설치하는 이유는 무엇입니까?

설치 과정을 시작하기 전에 컴팩트 압력 트랜스미터를 사용하려는 이유에 대해 빠르게 이야기해 보겠습니다. 이 작은 장치는 다양한 응용 분야에서 매우 편리합니다. 파이프, 탱크 또는 유압 시스템의 압력 모니터링과 같은 산업 환경에서 압력을 정확하게 측정할 수 있습니다. 또한 적절한 공기 및 유체 압력을 보장하기 위해 HVAC 시스템에도 사용됩니다. 또한 크기가 작기 때문에 더 큰 송신기가 작동하지 않는 좁은 공간에 쉽게 장착할 수 있습니다.

필요한 도구

가장 먼저, 설치에 필요한 도구를 모으십시오. 기본 목록은 다음과 같습니다.

렌치 또는 소켓 세트: 피팅을 풀고 조이는 데 필요합니다. 트랜스미터 크기와 장착 위치가 올바른지 확인하십시오.
드라이버: 장착 유형에 따라 송신기를 고정하기 위해 Phillips 또는 일자 드라이버가 필요할 수 있습니다.
멀티미터: 이는 전기 연결을 테스트하고 트랜스미터가 제대로 작동하는지 확인하는 데 필수적입니다.
테프론 테이프: 부품 사이를 단단히 밀봉하고 누출을 방지하는 데 도움이 됩니다.

1단계: 올바른 위치 선택

소형 압력 트랜스미터를 설치하는 위치는 매우 중요합니다. 측정하려는 압력을 정확하게 읽을 수 있는 지점을 선택하려고 합니다.

진동이 심한 곳은 피하세요. 진동으로 인해 판독값이 부정확해질 수 있으며 시간이 지남에 따라 트랜스미터가 손상될 수도 있습니다.
유지보수를 위해 해당 위치에 접근할 수 있는지 확인하십시오. 나중에 확인하거나 교체해야 할 경우 손이 닿기 힘든 곳에 설치하고 싶지 않을 것입니다.
해당 지역의 온도와 습도를 고려하십시오. 극한의 온도나 높은 습도는 송신기 성능에 영향을 미칠 수 있습니다.

2단계: 장착 표면 준비

위치를 선택한 후에는 장착 표면을 준비해야 합니다.

표면을 청소하여 먼지, 부스러기 또는 녹을 제거하십시오. 깨끗한 표면은 우수한 밀봉과 안정적인 장착을 보장합니다.
표면이 고르지 않으면 심을 사용하거나 수평을 맞춰 송신기가 평평하게 놓이도록 해야 할 수도 있습니다.

3단계: 송신기 설치

이제 송신기를 설치할 차례입니다.

트랜스미터 피팅의 나사산 주위에 테프론 테이프를 감습니다. 피팅을 조일 때 풀리지 않도록 올바른 방향(시계 방향)으로 감아주세요.
트랜스미터를 장착 위치에 조심스럽게 끼우십시오. 렌치나 소켓 세트를 사용하여 조이세요. 너무 세게 조이지 마십시오. 나사산이 손상되고 누출이 발생할 수 있습니다.
트랜스미터에 장착용 브래킷이 있는 경우 드라이버를 사용하여 준비된 표면에 부착합니다. 단단히 고정되었는지 확인하세요.

4단계: 전기 연결하기

트랜스미터를 물리적으로 설치한 후에는 전기를 연결할 차례입니다.

먼저, 작업 중인 시스템의 전원을 끄십시오. 이는 감전을 방지하기 위한 안전 예방 조치입니다.
트랜스미터에서 전기 단자를 찾습니다. 일반적으로 양극 단자와 음극 단자가 있습니다.
송신기에 연결할 전선의 끝 부분을 벗겨냅니다. 연결이 잘 되도록 전선을 충분히 벗겨내십시오.
전선을 적절한 단자에 연결하십시오. 멀티미터를 사용하여 연결의 연속성을 확인하십시오. 연속성이 없으면 배선을 다시 확인하십시오.

5단계: 송신기 테스트

전기 연결이 완료되면 송신기를 테스트할 차례입니다.

시스템의 전원을 다시 켜십시오.
멀티미터를 사용하여 트랜스미터의 출력 전압이나 전류를 측정합니다. 판독값을 제조업체가 제공한 사양과 비교하십시오. 판독값이 크게 벗어나면 설치나 송신기 자체에 문제가 있을 수 있습니다.
피팅 주변에 누출이 있는지 확인하십시오. 누출 징후가 보이면 피팅을 조금 더 조이거나 테프론 테이프를 더 추가하십시오.

다양한 유형의 소형 압력 트랜스미터

소형 압력 트랜스미터에는 여러 유형이 있으며 유형에 따라 설치 프로세스가 약간 다를 수 있습니다.

문제 해결 팁

설치 과정을 주의 깊게 따르더라도 몇 가지 문제가 발생할 수 있습니다. 다음은 몇 가지 일반적인 문제와 해결 방법입니다.

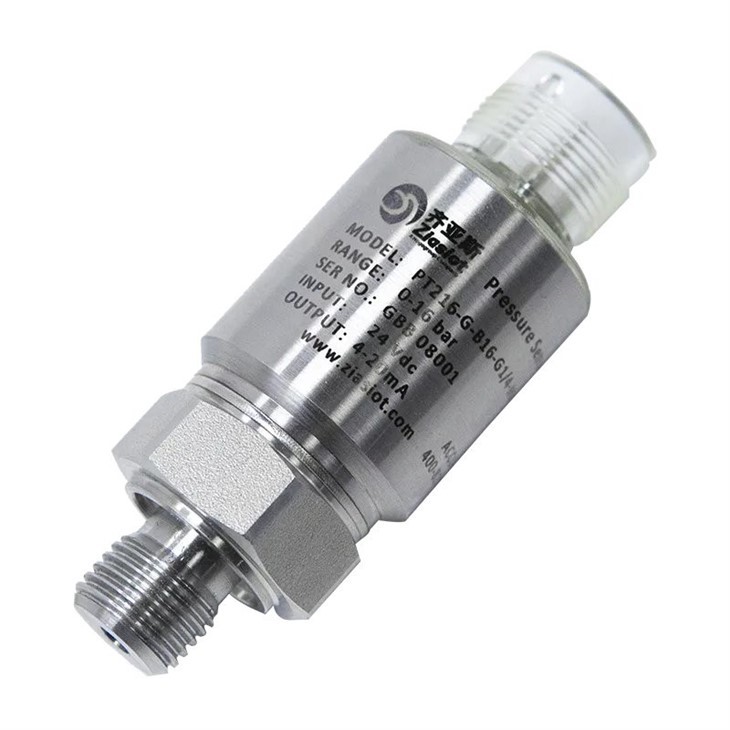

Hydraulic Liquid Steam Pressure Transmitter Transducer

부정확한 판독값: 전기 연결이 느슨해졌는지, 주변에 진동이 있는지, 다이어프램이 막혔는지 확인하세요. 송신기가 올바르게 교정되었는지 확인하십시오.
누출: 피팅을 조이거나 테프론 테이프를 더 붙여주세요. 누출이 지속되면 교체해야 하는 피팅이 손상되었을 수 있습니다.
전원 없음: 전원 공급 장치 및 전기 연결을 확인하십시오. 회로 차단기가 작동되지 않았는지 확인하세요.

결론

다음 단계를 따르면 소형 압력 트랜스미터를 설치하는 것이 그리 복잡하지 않습니다. 천천히 시간을 갖고 올바른 위치를 선택하고 적절하게 연결한 후 송신기를 철저하게 테스트하십시오.

소형 압력 트랜스미터를 구매하려고 하거나 설치 과정에 대해 궁금한 점이 있으면 주저하지 말고 문의하세요. 우리는 귀하의 압력 측정 요구 사항에 맞는 완벽한 솔루션을 찾는 데 도움을 드리고 있습니다. 당신이 필요 여부플러시 다이어프램 Sillcon 압력 트랜스미터,유압 액체 증기 압력 트랜스미터 변환기, 또는고온 압력 트랜스미터, 우리가 도와드리겠습니다. 지금 저희에게 연락하여 조달 프로세스를 시작하고 압력 측정 시스템을 원활하게 가동하고 실행하기 위해 함께 노력하십시오.
